產品概述：

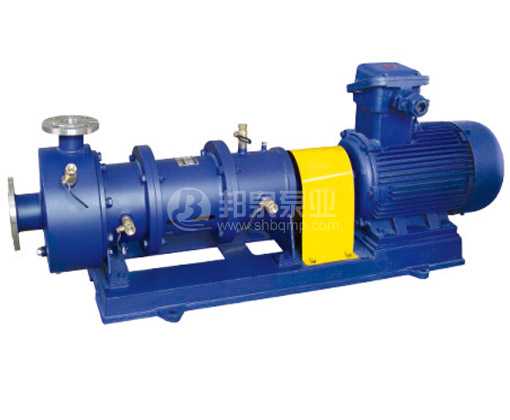

CQB-G型高溫不銹鋼磁力驅動泵，采用多重循環冷卻結構或保溫夾套結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，更有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。本系列泵適用于輸送高溫介質，溫度≤280℃。
產品特點：
CQB-G型不銹鋼高溫保溫磁力泵（簡稱高溫磁力泵）通常由電機、水冷卻裝置、磁力偶合器和耐腐蝕離心泵四大部分組成，根據不同要求另可做成不銹鋼高溫防爆磁力泵。高 溫磁力泵其主要特點是利用磁力偶合器傳遞動力。當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而無泄漏。磁力偶合器的磁性材料采用耐高溫型稀土永磁材料， 能承受280度以下的高溫介質而保持強大的磁力扭矩。在電機與磁力偶合器之間加裝了水冷卻裝置，防止泵送高溫介質之熱量傳導至電機，以保持電機的正常運行，從而達到無泄漏輸送高溫介質。
安裝和調試：
（一）高溫磁力泵應水平安裝.開車前應檢查冷卻箱之潤滑油油位.若油位過低時應及時補充。開泵前.首先應打開冷卻水回路.進水管閥門的開啟度應根據泵正常工作后冷卻出水管的溫度進行調節。
（二）當抽吸液面高于果軸心線時.起動前打開吸入管道閥門即可.若抽吸液面低于泵軸心線時.管道需配備
底閥。
（三）泵使用前應進行檢查.電機風葉轉動要靈活.無卡住及異常聲響.各緊固件要緊固。
（四）檢查電機旋轉方向是否與磁力泵轉向標記一致。
（五）電機啟動后.緩慢打開排出閥.待泵進入正常工作狀態后.再將排出閥調到所需開度。
泵停止工作前.應先關閉排出閥門.然后切斷電源.再關閉冷卻水管閥門。
產品用途：
CQB-G型不銹鋼高溫保溫磁力泵適用與石油、化工、冶煉、食品、電鍍、制藥、環保、影視洗印、水處理、國防等行業，是輸送高溫類易燃、易爆、有毒、揮發、稀有貴重液體、高溫度介質和各種腐蝕性液體的理想設備。適用于輸送系統工作壓力小于1．6MPa，溫度不超過280℃，密度不大于1840kg／m3，粘度不大于30cm2／S的不含硬顆粒和纖維的液體。
型號意義：
例如：CQB80-65-160BG
CQB-磁力驅動泵
80-進口直徑
65-出口直徑
160-葉輪名義直徑
B-保溫型
G-高溫型
性能參數：
| 型 號 | 流量 Q m3 /h |
揚程 H m |
汽蝕余量 NPSH m |
轉速 n r/min |
軸功率 Pa Kw |
效率 η % |
配帶電動機功率Kw | |||||||||||||||||
| 介質密度g/cm3 | ||||||||||||||||||||||||
| ≤1 | ≤1.3 | ≤1.84 | ||||||||||||||||||||||
| CQB-G 32-20-125 | 1.9 3.2 3.8 |
22 20 18.5 |
2900 | 0.49 0.58 0.62 |
23 30 31 |
|
|
|
||||||||||||||||
| CQB-G 32-20-160 | 1.9 3.2 3.8 |
34 32 29 |
2900 | 0.84 0.99 1.03 |
21 28 29 |
|
|
|
||||||||||||||||
| CQB-G 40-20-105 | 3.8 6.3 7.5 |
13 12.5 11 |
2900 | 0.42 0.55 0.56 |
32 29 40 |
|
|
|
||||||||||||||||
| CQB-G 40-25-125 | 3.8 6.3 7.5 |
22 20 18.5 |
2900 | 0.81 0.98 1.05 |
28 35 36 |
|
|
|
||||||||||||||||
| CQB-G 40-25-160 | 3.8 6.3 7.5 |
34 32 29 |
2900 | 1.41 1.72 1.79 |
25 32 33 |
|
|
|
||||||||||||||||
| CQB-G 40-25-200 | 3.8 6.3 7.5 |
52.5 50 48 |
2900 | 3.02 3.43 3.77 |
18 25 26 |
|
|
|
||||||||||||||||
| CQB-G 50-40-85 | 7.5 12.5 15 |
9 8 7.5 |
3.5 3.5 4.0 |
2900 | 0.46 0.56 0.61 |
40 49 50 |
|
|
|
|||||||||||||||
| CQB-G 50-32-105 | 7.5 12.5 15 |
13 12.5 11 |
3.5 3.5 4.0 |
2900 | 0.760 0.91 0.94 |
35 47 48 |
|
|
|
|||||||||||||||
| CQB-G 50-32-125 | 7.5 12.5 15 |
22 20 18.5 |
3.5 3.5 4.0 |
2900 | 1.49 1.62 1.63 |
30 42 43 |
|
|
|
|||||||||||||||
| CQB-G 50-32-160 | 7.5 12.5 15 |
34 32 29 |
3.5 3.5 4.0 |
2900 | 2.48 2.79 2.96 |
28 39 40 |
|
|
|
|||||||||||||||
| CQB-G 50-32-200 | 7.5 12.5 15 |
52.5 50 48 |
3.5 3.5 4.0 |
2900 | 5.10 5.49 6.13 |
21 31 32 |
|
|
|
|||||||||||||||
| CQB-G 50-32-250 | 7.5 12.5 15 |
82 80 78.5 |
3.5 3.5 4.0 |
2900 | 9.57 10.89 13.32 |
17.5 25 26 |
|
|
|
|||||||||||||||
| CQB-G 65-50-125 | 15 25 30 |
22 20 18.5 |
3.5 3.5 4.0 |
2900 | 2.25 2.67 2.91 |
40 51 52 |
|
|
|
|||||||||||||||
| CQB-G 65-50-160 | 15 25 30 |
34 32 29.5 |
3.5 3.5 4.0 |
2900 | 4.34 5.07 5.48 |
32 43 44 |
|
|
|
|||||||||||||||
| CQB-G 65-40-200 | 15 25 30 |
53 50 47 |
3.5 3.5 4.0 |
2900 | 8.66 9.20 10.1 |
25 37 38 |
|
|
|
|||||||||||||||
| CQB-G 65-40-250 | 15 25 30 |
82 80 78.5 |
3.5 3.5 4.0 |
2900 | 13.4 14.72 16.88 |
25 37 38 |
|
|
|
|||||||||||||||
| CQB-G 80-65-125 | 30 50 60 |
22.5 20 18 |
4.0 4.0 4.5 |
2900 | 4.48 5.24 5.55 |
41 52 53 |
|
|
|
|||||||||||||||
| CQB-G 80-65-160 | 30 50 60 |
34 32 29 |
4.0 4.0 4.5 |
2900 | 7.72 9.08 9.67 |
36 48 49 |
|
|
|
|||||||||||||||
| CQB-G 80-50-200 | 30 50 60 |
53 50 47 |
4.0 4.0 4.5 |
2900 | 12.03 14.80 16.34 |
36 46 47 |
|
|
|
|||||||||||||||
| CQB-G 80-50-250 | 30 50 60 |
84 80 75 |
4.0 4.0 4.5 |
2900 | 19.06 23.08 26.07 |
36 46 47 |
|
|
|
|||||||||||||||
| CQB-G 100-80-125 | 60 100 120 |
23 20 16.5 |
4.0 4.0 4.5 |
2900 | 8.35 9.73 9.46 |
45 56 57 |
|
|
|
|||||||||||||||
| CQB-G 100-80-160 | 60 100 120 |
35 32 28 |
4.0 4.0 4.5 |
2900 | 12.43 15.85 16.34 |
46 55 56 |
|
|
|
|||||||||||||||
| CQB-G 100-65-200 | 60 100 120 |
54 50 47 |
4.0 4.0 4.5 |
2900 | 21.01 25.69 28.44 |
42 53 56 |
|
|
|
|||||||||||||||
| CQB-G 100-65-250 | 60 100 120 |
86 80 74.5 |
4.0 4.0 4.5 |
2900 | 37.98 45.39 49.69 |
37 48 49 |
|
|
|
|||||||||||||||
